PW型煤氣管道水封器 |
1、產品用途
本產品設在煤氣清洗 設施快速水封切斷閥的下方，用于去除煤氣中的冷凝水。
2、結構特點
2.1產品由水平管（管徑D）和兩根垂直短管組成“U”形水封，水平管兩端用鋼板封堵；水平管底部的支座，可與鋼支架安裝固定。
2.2本產品水平管端部設有由盲板密封的排污口；用戶可根據需要換上相應口徑的閘閥或球閥進行排污。
2.3開始使用本產品時，先將出口管端打開灌水至溢出為止，然后密封。

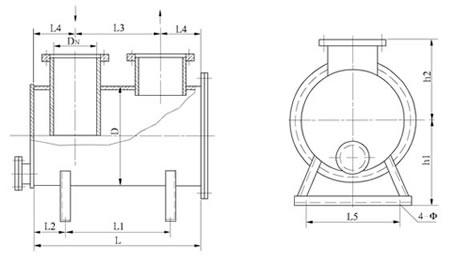

2.4產品結構如下圖 |
|
| 3、產品主要尺寸、重量見下表 |
型號 |
DN |
D |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
4-Φ |
h1 |
h2 |
W(kg) |
PW30-60 |
100 |
300 |
600 |
400 |
100 |
350 |
125 |
300 |
18 |
330 |
300 |
88.0 |
PW35-65 |
125 |
350 |
650 |
400 |
125 |
300 |
175 |
320 |
18 |
330 |
300 |
107.0 |
PW40-80 |
150 |
350 |
800 |
530 |
135 |
400 |
200 |
300 |
20 |
350 |
350 |
143.0 |
PW40-80Ⅱ |
125/150 |
400 |
830 |
530 |
150 |
300 |
110 |
300 |
20 |
350 |
350 |
150.0 |
PW40-90Ⅱ |
2-65 |
400 |
900 |
600 |
150 |
600 |
150 |
370 |
20 |
350 |
350 |
136.0 |
PW60-90 |
200 |
600 |
900 |
500 |
200 |
450 |
225 |
700 |
22 |
500 |
450 |
255.0 |
PW60-100 |
300 |
600 |
1000 |
600 |
200 |
500 |
250 |
700 |
22 |
500 |
500 |
302.0 |
PW60-115 |
300 |
600 |
1150 |
730 |
210 |
550 |
300 |
700 |
22 |
500 |
500 |
308.0 |
PW60-125Ⅱ |
150/200 |
600 |
1250 |
750 |
250 |
650 |
300 |
700 |
22 |
500 |
500 |
290.0 |
PW70-100 |
250 |
700 |
1000 |
600 |
200 |
500 |
250 |
500 |
22 |
520 |
530 |
325.0 |
|
說明：①Ⅱ型為雙管式(即二支進氣管)
②垂直管的進口法蘭按JB/T81-94，PN=1.6MPa選用。用戶如需非本表所列規格的煤氣管道水封器，本廠可代為設計和制造。 |
| |
