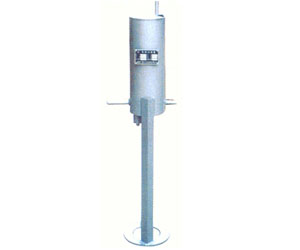

取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，廣泛用于石油、化工、輕工、電力等部門的、加熱、換熱，冷卻器也可做為油泵的自封冷卻器。

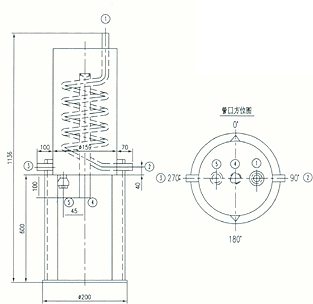

1、單一相取樣冷卻器SCXQ—IA
單-相取樣冷卻器主要性能表
管道 |
設計壓力 |
3.92MPa |
殼程 |
設計壓力 |
常壓 |
設計溫度 |
350℃ |
設計溫度 |
60℃ |
操作介質 |
/ |
操作介質 |
水 |
換熱面積：0.084m2 |
單-相取樣冷卻器管口說明表
規格型號
(施工圖圖號） |
操作介質 |
盤管材質 |
設備開口DN |
1 |
2 |
3 |
4 |
5 |
SCXQ-1A-1(S5-10-1) |
油 品 |
20 |
15 |
15 |
20 |
25 |
G1/2 |
SCXQ-1A-2(S5-10-2) |
含硫油品 |
1Cr18Ni9Ti |
15 |
15 |
20 |
25 |
G1/2 |
SCXQ-1A-3(S5-10-3) |
油 氣 |
20 |
15 |
8(外) |
20 |
25 |
G1/2 |
SCXQ-1A-4(S5-10-4) |
含硫油氣、氫氣 |
1Cr18Ni9Ti |
15 |
8(外) |
20 |
25 |
G1/2 |
|
 |

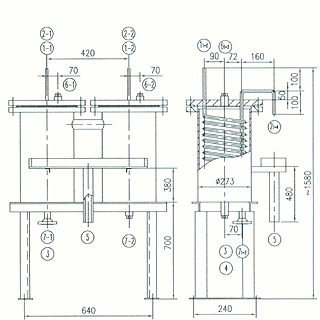

2、雙聯取樣冷卻器SCXQ-IB
雙聯取樣冷卻器主要性能表
管道 |
設計壓力 |
0.58MPa |
殼程 |
設計壓力 |
0.58MPa |
設計溫度 |
172℃ |
設計溫度 |
60℃ |
操作介質 |
汽、水 |
操作介質 |
水 |
換熱面積：1.04m2 |
雙聯相取冷卻器管口說明表
編號 |
名稱 |
數量 |
公稱直徑DN |
公稱壓力PN |
備注 |
1 |
水蒸汽入口 |
2 |
10 |
/ |
|
2 |
水蒸汽出口 |
2 |
10 |
/ |
|
3 |
冷卻水入口 |
1 |
40 |
2.0 |
|
4 |
冷卻水出口 |
1 |
40 |
2.0 |
|
5 |
排水口 |
1 |
50 |
/ |
|
6 |
上排空口 |
2 |
G1/2 |
/ |
帶管塞 |
7 |
下排空口 |
2 |
G1/2 |
/ |
帶管塞 |
|
 |

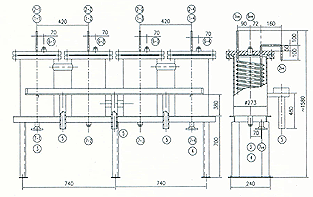

3、四聯取樣冷卻器SCXQ-IC
四聯取樣冷卻器主要性能表
管道 |
設計壓力 |
4.62MPa |
殼程 |
設計壓力 |
0.58MPa |
設計溫度 |
275℃ |
設計溫度 |
60℃ |
操作介質 |
汽、水 |
操作介質 |
水 |
換熱面積：2.08m2 |
編號 |
名稱 |
數量 |
公稱直徑DN |
公稱壓力PN |
備注 |
1 |
水蒸汽入口 |
4 |
10 |
/ |
|
2 |
水蒸汽入口 |
4 |
10 |
/ |
|
3 |
冷卻水入口 |
1 |
40 |
2.0 |
|
4 |
冷卻水出口 |
1 |
40 |
2.0 |
|
5 |
排水口 |
1 |
50 |
/ |
|
6 |
上排空口 |
2 |
G1/2 |
/ |
帶管塞 |
7 |
下排空口 |
2 |
G1/2 |
/ |
帶管塞 |
|
 |
|
