P1S□單管式煤氣管道冷凝水排水器 |
1、產品用途
本排水器分二室、三室、四室三種結構，分別適用于計算壓力低于15000、25000、35000Pa的各種煤氣管道，及時排除管道中的冷凝水。
2、結構特點
2.1本排水器不設固定水管，采用在觀察孔處定期檢查給水的辦法。第一次開工灌水時，需打開頂蓋上的1″管帽排除空氣。
2.2插入敞開室的蒸汽管，視氣候條件確定是否需要外接蒸汽；在不接蒸汽管時需將1″管帽蓋上。

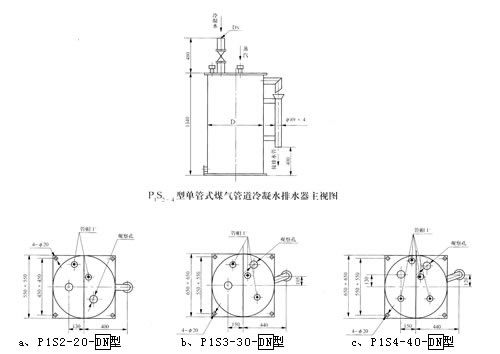

2.3外形及相關尺寸見下圖和附表。 |
|
代 號 |
水封總高度
mmH2o |
筒體直徑D
mm |
水位高度
mm |
水容積
m3 |
適用壓力
Pa |
參考質量
kg(DN=100) |
備 注 |
P1S2-20- DN |
2040 |
529×6 |
1200 |
0.251 |
15000 |
300 |
單管二室式，DN=80，100，125 |
P1S2-30- DN |
3060 |
630×6 |
1200 |
0.376 |
25000 |
405 |
單管三室式，DN=80，100，125，150 |
P1S2-40- DN |
4080 |
630×6 |
1200 |
0.376 |
35000 |
517 |
單管四室式，DN=80，100，125，150 |
|
說明：1、DN為接管通徑，DN=80,100,125,150;
2、示例：煤氣管道******壓力為20000Pa，接管規格133×4.5，應選型號：P1S3-30-125,其中“30”為水封高度
3、換算：1mmH2O=9.80665Pa |
| |
|
