SG視鏡
性能特點
視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

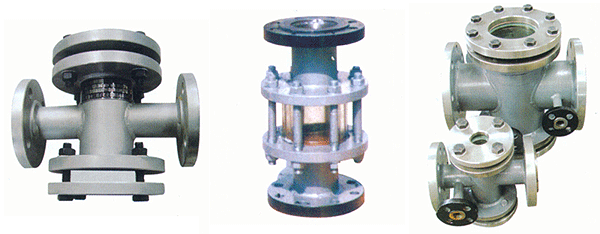

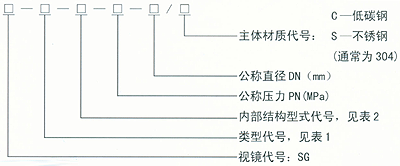

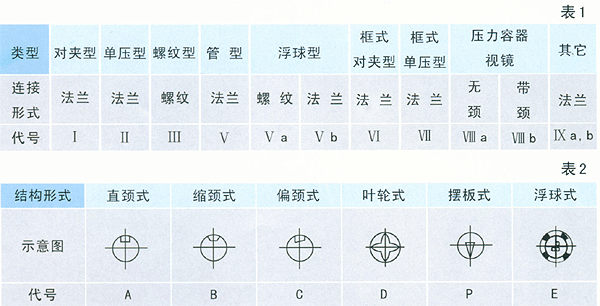

產品型號標注
　　　
標記示例

選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa，公稱直徑80mm，主體材料為低碳鋼。標記：SG-II-P-0.6—80／C。


注：本表結構形式主要針對I型、II型和III型。

產品規格及技術參數
(1)SG-I對夾型視鏡
DN
窗徑W
管內D
H
L
適用工況
PN≤1.6
PN≤2.5
8
58
40
75
140
160
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
10
58
40
75
140
160
15
58
40
75
140
160
20
68
50
85
160
180
25
68
50
85
160
180
40
78
60
115
180
200

(2)SG—II單壓型視鏡
DN
窗徑W
管內徑D
PN0.6
PN1.0、PN1.6
PN2.5
H
L
H
L
H
L
50
80/80
65/50
200
220
200
220/250
210
250/270
65
102/100
80/102
230
250
230
250/270
240
270/320
80
102/100
102/102
245
270
245
270/270
270
320/380
100
125/125
125/125
330
320
330
320/320
360
360/420
125
150/150
150/150
340
360
360
370/400
400
410/480
150
200/200
200/200
350
420
420
430/440
440
480/550
　　 注：分母為擺板式單壓視鏡。工作壓力≤1.OMPa，工作溫度0-180℃。

(3)SG—III全螺紋型視鏡
DN
窗徑W
管內D
H
L
適用工況
PN≤1.6
PN≤2.5
6
58
G1/4
75
140
160
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
10
58
G3/8
75
140
160
15
58
G1/2
75
140
160
20
68
G3/4
85
160
180
25
68
G1″
85
160
180
40
78
G11/2″
115
180
200

(4)SG—IV管型視鏡
DN
PN
H
H1
H2
玻璃管
直徑
厚度
20
1.0
250
78
94
F50
4
25
1.0
250
78
94
F50
4
40
1.0
250
78
94
F60
5
50
1.0
250
78
94
F75
5
60
1.0
250
78
94
F90
5

(5)SG—Va螺紋連接浮球型視鏡
DN
d
D1
D
L
H
球Ф
圖 號
20
16
G3/4″
38
120
70
18
HGSO-128-01～4
25
16
G1″
40
120
70
18
HGSO-128-01～4
32
16
G11/4″
50
124
76
18
HGSO-128-01～4
40
16
G11/2″
56
124
80
18
HGSO-128-01～4
50
16
G2″
66
124
85
18
HGSO-128-01～4
　　 注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180℃。

(6)SG—Vb法蘭連接浮球型視鏡
DN
d
D1
D
L
H
球Ф
圖 號
65
65
130
160
340
260
40
HGSO-128-01-1～4
80
80
150
185
340
270
40
HGSO-128-01-1～4
100
100
170
205
340
277
40
HGSO-128-01-1～4
125
125
200
235
340
290
40
HGSO-128-01-1～4
150
150
225
260
340
302
40
HGSO-128-01-1～4
　　 注：PN≤0.6HPa，工作壓力≤0.3MPa，工作溫度≤180℃。

(7)SG—VI框式對夾型視鏡
DN
W
A
H
B
L
適用工況
PN≤1.6
PN≤2.5
15
18
75
85
110
200
200
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
20
18
75
85
110
200
200
25
22
80
95
120
210
210
40
30
90
125
120
210
230

(8)SG—VII框式單壓型視鏡
DN
W
A
H
B
L
適用工況
PN≤1.6
PN≤2.5
50
30
90
140
120
210
230
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
65
30
90
155
120
220
250
80
35
100
180
120
230
250
100
35
100
205
120
230
260
125
40
110
235
130
260
290
150
40
110
260
130
260
290

(9)SG—VIII a容器視鏡
DN
PN
D
D1
b1
b2
≈H
螺 柱
數量n
直徑d
50
1.0
130
100
34
22
79
6
M12
1.6
130
100
34
24
79
6
M12
2.5
130
100
34
26
84
6
M12
80
1.0
160
130
36
24
86
8
M12
1.6
160
130
36
26
91
8
M12
2.5
160
130
36
28
96
8
M12
100
1.0
200
165
40
26
100
8
M16
1.6
200
165
40
28
105
8
M16
125
1.0
225
190
40
28
105
8
M16
150
1.0
250
215
40
30
110
12
M16

注：工作溫度0—180℃

(10)SG—VIIIb容器帶頸視鏡
DN
PN
D
D1
b1
b2
dh×s
h
≈H
螺 柱
數量n
直徑d
50
1.0
130
100
34
22
57×3.5
70
79
6
M12
1.6
130
100
34
24
57×3.5
70
79
6
M12
2.5
130
100
34
26
57×3.5
70
84
6
M12
80
1.0
160
130
36
24
89×4
70
86
8
M12
1.6
160
130
36
26
89×4
70
91
8
M12
2.5
160
130
36
28
89×4
70
96
8
M12
100
1.0
200
165
40
26
108×4
80
100
8
M16
1.6
200
165
40
28
108×4
80
105
8
M16
125
1.0
225
190
40
28
133×4
80
105
8
M16
150
1.0
250
215
40
30
159×4.5
80
110
12
M16
　　 注：容器視鏡參照HGJ501-501-86標準，工作溫度0～180℃

(11)SG—IX a單壓異徑型視鏡
DN1×DN2
L
D
H
適用工況
PN0.25
PN0.6
25×32
260
95
226
234
工作溫度
0～180℃
40×50
320
140
226
278
50×65
320
140
226
278
65×80
360
165
300
308
80×100
360
165
300
308

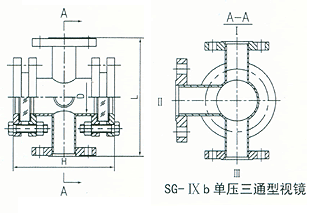

(12)SG—IX b單壓三通型視鏡
DN
L
D
H
I
II
III
PN0.25
PN0.6
25
40
40
260
95
226
234
25
50
50
320
140
266
278
25
65
65
320
140
266
278
40
80
80
360
165
300
308
40
100
80
360
165
300
308
25
40
50
320
140
266
278
40
50
65
320
140
266
278
50
65
80
360
165
300
308
50
80
100
360
165
300
308
　　 注：工作溫度0—180℃
