P2S□雙管式煤氣管道冷凝水排水器 |
1、產品用途
本產品設計有二室、三室、四室三種結構，其特征是具有二個接管；分別適用于計算壓力低于15000Pa、25000Pa、35000Pa的各種煤氣管道，將三室式管道適當改變結構又可排除兩種不同壓力煤氣管道中的冷凝水。
2、結構特點
2.1排水管不設固定給水管，采用在觀察孔處定期檢查給水的辦法。第一次開工灌水時，需打開頂蓋上的1″管帽排除空氣。
2.2插入敞開室的蒸汽管，視氣候條件確定是否需要外接蒸汽；在不接蒸汽管時需用管帽蓋上。

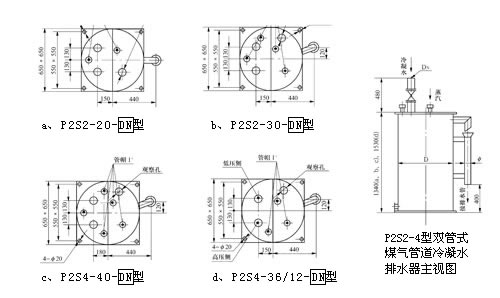

2.3外形及相關尺寸參見下圖及附表。 |
|
代 號 |
水封總高度
mmH2O |
水容積
m3 |
水位高度
mm |
適用壓力
Pa |
參考質量
kg(DN=100) |
備 注 |
P2S2-20-DN |
2040 |
0.376 |
1200 |
≤15000Pa |
429 |
雙管二室式(a圖) |
P2S3-30-DN |
3060 |
0.376 |
1200 |
≤25000Pa |
486 |
雙管三室式(b圖) |
P2S4-40-DN |
4080 |
0.376 |
1200 |
≤35000Pa |
532 |
雙管四室式(a圖) |
P2S4-36/12-DN |
3600/1200 |
0.41 |
1390 |
≤31000/50000Pa |
556 |
雙管四室高低壓式(d圖) |
|
說明：1、DN為接管通徑：DN=80,100,125,150
2、示例：煤氣管道******壓力為32000Pa,接管通徑DN150，應選型號：P2S4-40-150,其中數字“40”為水封高度。
3、煤氣管道工作壓力超過表例數值的煤氣管道冷凝水排水器，本廠可代為設計和制造。
4、根據用戶需要，本排水器也可做成全自動形式。 |
| |
|
